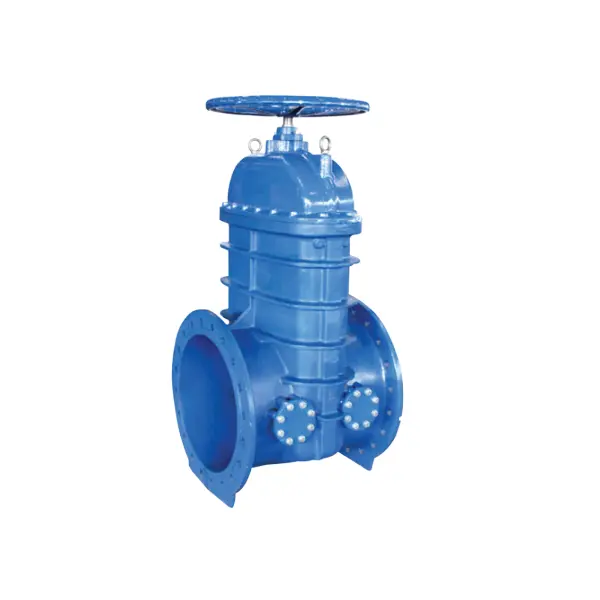

BS 5163 Valve Gerbang NRS Tangguh dengan Outlet Bypass
Model:(Z45XL) PN10/16
BS 5163 Flanged Resilient NRS Gate Valve dengan bypass outlet (Z45XL) PN10/16
• Koneksi Berakhir: Flange ke BS EN 1092-2: 1997
• Tekanan kerja: PN10/16
• Kisaran suhu: 0 ℃- 100 ℃
• Pelapisan: lapisan epoksi terikat fusi sesuai dengan ANSI/AWWA C550
• Koneksi Berakhir: Flange ke BS EN 1092-2: 1997
• Tekanan kerja: PN10/16
• Kisaran suhu: 0 ℃- 100 ℃
• Pelapisan: lapisan epoksi terikat fusi sesuai dengan ANSI/AWWA C550

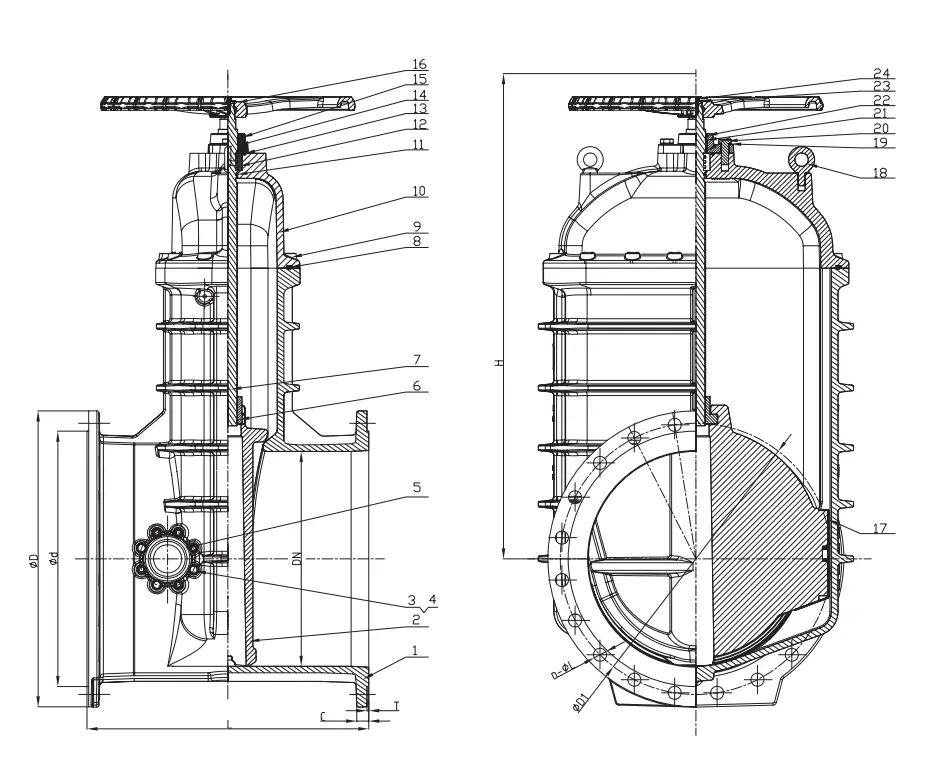

| Spesifikasi material | |||
| Bagian No. | Bagian | Spesifikasi Standar | Opsi |
| 1 | Tubuh katup | En-gjs-450-10 |
|
| 2 | Disc Wedge Tangguh | EN-GJS-450-10+EPDM |
|
| 3 | Baut | Zinc Steel Karbon berlapis | SS304, SS316 |
| 4 | Mesin cuci datar | Zinc Steel Karbon berlapis | SS304, SS316 |
| 5 | Penutup katup by-pass | En-gjs-450-10 |
|
| 6 | Kacang gedebuk | Kuningan HPB59-1 |
|
| 7 | Tangkai | Baja tahan karat | SS304/316/420/431 |
| 8 | Gas Bonnet | EPDM | NBR |
| 9 | Baut | Zinc Steel Karbon berlapis | SS304, SS316 |
| 10 | Kap mesin | En-gjs-450-10 |
|
| 11 | O-ring | NBR | EPDM |
| 12 | Dorong mesin cuci | Zinc Steel Karbon berlapis | SS304, SS316 |
| 13 | O-ring | NBR | EPDM |
| 14 | Panduan Sumbu | Kuningan HPB59-1 |
|
| 15 | Kelenjar | En-gjs-450-10 |
|
| 16 | Roda tangan | En-gjs-450-10 | Baja yang ditekan |
| 17 | Lengan pemandu | EPDM |
|
| 18 | Baut mata | Zinc Steel Karbon berlapis |
|
| 19 | Mesin cuci datar | Zinc Steel Karbon berlapis | SS304, SS316 |
| 20 | Baut | Zinc Steel Karbon berlapis | SS304, SS316 |
| 21 | 0-ring | NBR | EPDM |
| 22 | Wiper cincin | EPDM | NBR |
| 23 | Mesin cuci datar | Zinc Steel Karbon berlapis | SS304, SS316 |
| 24 | Baut | Zinc Steel Karbon berlapis | SS304, SS316 |
| Catatan: 1.Untuk permintaan materi khusus selain spesifikasi standar, harap tunjukkan dengan jelas pada pertanyaan atau daftar pesanan. Bypasfiting dan perakitan katup tidak dikutip dan disediakan kecuali ada pernyataan khusus atau pertanyaan. 2.Jika pemasangan bypass dan katup diperlukan, harap sebutkan dengan jelas dalam pesanan pembelian Anda dan biayanya akan ditambahkan demikian." |
|||
| Dn | Pn | Dimensi (mm) | ||||||||
| Inci | mm | L | H | D | D1 | d | C | T | n-φl | |
| 18 " | 450 | 10 | 650 | 1108 | 640 | 565 | 530 | 30 | 4 | 20-F28 |
| 16 | 585 | 548 | 20-31 | |||||||
| 20 " | 500 | 10 | 700 | 1130 | 715 | 620 | 582 | 31.5 | 4 | 20-F28 |
| 16 | 650 | 609 | 20-34 | |||||||
| 24 " | 600 | 10 | 800 | 1311 | 840 | 725 | 682 | 36 | 5 | 20-31 |
| 16 | 770 | 720 | 20-F37 | |||||||
