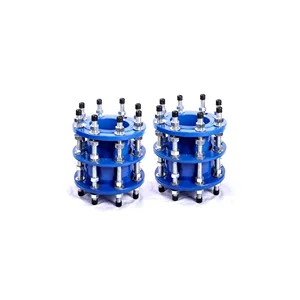

Sambungan pembongkaran pipa besi ulet
Sambungan pembongkaran pipa besi ulet terdiri dari sambungan ekspansi flensa, flensa pipa pendek dan sekrup transmisi gaya.
Kategori produk dari pipa besi ulet dan fitting terutama meliputi: pipa pasokan air, pipa drainase, pipa termal, pipa berlapis polyfluoroester, pipa lined resin argon, pipa keramik epoksi, pipa-pipa luncuran dan pipa luncuran, pipa luncuran, pipa luncuran, pipa luncuran, pipa luncuran, pipa luncuran, pipa luncuran, pipa luncuran self-cancut.

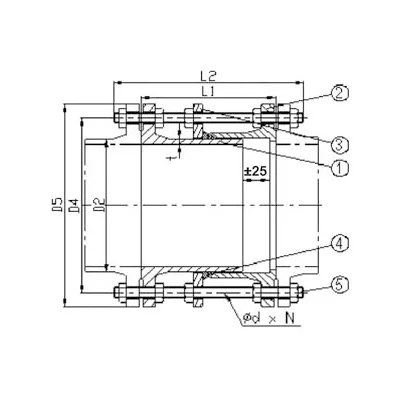

| TIDAK. | Nama bagian | BAHAN |
| 1 | Flange Spigot | Besi ggg400-10 ulet |
| 2 | Tubuh flensa | Lron GGG400-10 yang ulet |
| 3 | Gaji | Besi ggg400-10 ulet |
| 4 | Paking | EPDM/NBR |
| 5 | Jenis kelamin itu | Baja Zinced/Dacromet |
| Dn | D2 | D4 | D5 | L1 | L2 | D (φ) | N | t | W (kg) |
| 50 | 62 | 125 | 165 | 180 | 330 | M16 | 4 | 6.0 | 8.0 |
| 65 | 78 | 145 | 185 | 180 | 330 | M16 | 4 | 6.0 | 12.0 |
| 80 | 98 | 160 | 200 | 200 | 340 | M16 | 8 | 7.0 | 16.0 |
| 100 | 118 | 180 | 220 | 200 | 340 | M16 | 8 | 7.5 | 19.0 |
| 125 | 144 | 210 | 250 | 200 | 340 | M16 | 8 | 7.5 | 20.0 |
| 150 | 170 | 240 | 285 | 200 | 340 | M20 | 8 | 8.0 | 29.0 |
| 200 | 222 | 295 | 340 | 220 | 350 | M20 | 8 | 8.5 | 37.0 |
| 250 | 274 | 350 | 400 | 230 | 370 | M20 | 12 | 9.0 | 51.0 |
| 300 | 326 | 400 | 455 | 230 | 390 | M20 | 12 | 10.0 | 63.0 |
| 350 | 378 | 460 | 505 | 260 | 400 | M20 | 16 | 10.5 | 83.0 |
| 400 | 429 | 515 | 565 | 260 | 420 | M24 | 16 | 11.0 | 100.0 |
| 450 | 480 | 565 | 615 | 270 | 435 | M24 | 20 | 11.5 | 125.0 |
| 500 | 532 | 620 | 670 | 280 | 440 | M24 | 20 | 12.0 | 132.0 |
| 600 | 635 | 725 | 780 | 300 | 460 | M27 | 20 | 13.5 | 185.0 |
| 700 | 738 | 840 | 895 | 300 | 480 | M27 | 24 | 14.5 | 226.0 |
| 800 | 842 | 950 | 1015 | 320 | 500 | M30 | 24 | 16.0 | 305.0 |
| 900 | 945 | 1050 | 1115 | 320 | 500 | M30 | 28 | 17.0 | 375.0 |
| 1000 | 1048 | 1160 | 1230 | 340 | 545 | M33 | 28 | 18.0 | 425.0 |
| 1100 | 1152 | 1270 | 1340 | 350 | 545 | M33 | 32 | 19.5 | 600.0 |
| 1200 | 1255 | 1380 | 1455 | 360 | 580 | M36 | 32 | 20.5 | 651.0 |
| 1400 | 1462 | 1590 | 1675 | 390 | 680 | M39 | 36 | 23.0 | 917.0 |
| 1500 | 1565 | 1700 | 1785 | 410 | 680 | M39 | 36 | 24.0 | 1200.0 |
| 1600 | 1668 | 1820 | 1915 | 420 | 700 | M45 | 40 | 25.5 | 1285.0 |
| 1800 | 1875 | 2020 | 2115 | 440 | 720 | M45 | 44 | 28.0 | 2050.0 |
| 2000 | 2082 | 2230 | 2325 | 460 | 720 | M45 | 48 | 30.0 | 2500.0 |
Parameter produk
Standar: ISO2531, EN545, EN598
Kelas: K Kelas, C Kelas
Mode Koneksi: Antarmuka Tipe-T, Antarmuka GT-Type, Antarmuka Anchoror
Diameter: DN80-DN2600
Panjang: 8.15m, 6.0m, 5.7m
Aplikasi: Pasokan air perkotaan, drainase, limbah, dll.
Lapisan dalam: semen biasa, semen sulfur tinggi, semen alumina tinggi, bubuk epoksi fbe, pu atau pe, disesuaikan
Lapisan luar: 99,99 Seng + Cat Aspal Hitam (70 Mikron), Epoxy Powder FBE, Aluminium Alloy Seng + Cat Epoxy, PU, Disesuaikan
Aksesori: Cincin Karet
Kemasan: Bulk, Steel Strapping
Periode garansi: 1 tahun
Bahan: Besi ulet
Tekanan Kerja: PN10, PN16
Standar: ANSI JIS DIN ASME
Fitur: Ini terdiri dari sambungan ekspansi flensa, flensa pipa pendek dan sekrup transmisi gaya. Ini dapat mengkompensasi kesalahan pemasangan pipa melalui tekanan tekanan (gaya pelat buta), dan konektor tidak dapat menyerap perpindahan aksial.
Koneksi tabung longgar terutama digunakan untuk aksesori seperti pompa dan katup.
