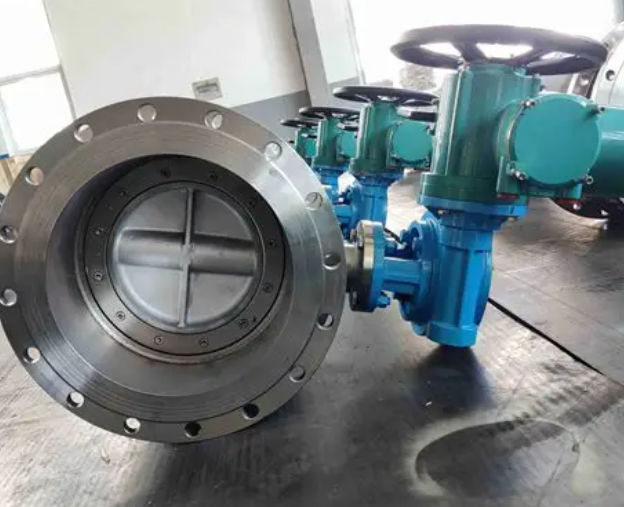

Apa itu katup kupu -kupu flensa eksentrik ganda?

   ItukatupTubuh biasanya memiliki koneksi bergelang (sesuai dengan ANSI, DIN, atau standar internasional lainnya) dan dapat dibangun dari besi cor, baja karbon, baja tahan karat, atau paduan khusus. Disk tersebut mengadopsi bentuk kupu-kupu yang eksentrik, sering terbuat dari baja tahan karat atau dilapisi dengan bahan tahan korosi seperti PTFE. Batang ditempa dari baja paduan kekuatan tinggi dan mentransmisikan torsi operasi melalui desain dual-offsetnya. Cincin penyegelan dipasang di kursi katup, dengan bahan mulai dari elastomer (mis., EPDM, karet NBR) hingga logam (untuk lingkungan suhu tinggi/tekanan). Sistem bantalan menggunakan bantalan perunggu atau perunggu untuk meminimalkan gesekan, sementara opsi aktuasi termasuk tuas tangan, gearbox, aktuator pneumatik atau listrik.

   Selama pembukaan, disk langsung melepaskan diri dari segel kursi (karena gesekan pengurangan offset pertama) dan berputar 90 ° untuk mencapai posisi terbuka penuh. Saat ditutup, desain offset kedua memungkinkan cakram secara bertahap mengompres cincin penyegelan, membentuk kontak penyegelan linier yang seragam. Dengan menyesuaikan sudut rotasi disk (0 ° –90 °), kontrol yang tepat atas aliran dan tekanan media dalam pipa tercapai.

   Katup ini banyak digunakan dalam sistem pasokan dan pengolahan air (mis., Tanaman air, stasiun pompa limbah), industri petrokimia untuk saluran pipa transfer minyak/kimia, fasilitas pembangkit listrik di sirkuit air pendingin dan unit pemanasan gas dan pengendalian pemanasan pemanasan dan warga negara, pipa, dan pemanas. Industri makanan/farmasi, beradaptasi dengan lingkungan media korosif, suhu tinggi, dan bersih.

   Keuntungan utama Torsi Operasi Penjelasan: Desain dual-offset mengurangi gesekan lebih dari 90%, memungkinkan operasi yang mudah dan persyaratan aktuator yang lebih kecil. Life Seal yang Diperpanjang: Gesekan geser minimal antara disk dan segel secara virtual menghilangkan keausan, memanjang segi empat. 3-5 kali versus katup kupu-kupu reverse. Toleransi: segel logam tahan -196 ° C hingga +650 ° C; Segel elastomer cocok -40 ° C hingga 200 ° C. Maintenance yang mudah: Cincin kursi dapat diganti inline tanpa pembongkaran tubuh katup, meminimalkan downtime. Desain Paket: Menghemat lebih dari 50% ruang/berat dibandingkan dengan katup gerbang atau bola dunia, mengurangi biaya pemasangan.

   Dibandingkan dengan katup kupu-kupu offset tunggal (hanya batang offset dari SEAL Center, cocok untuk kondisi ambien bertekanan rendah), desain double-offset secara substansial meningkatkan penyegelan dan daya tahan melalui offset kedua, menjadikannya solusi utama untuk aplikasi bertekanan menengah hingga tinggi. Katup kupu-kupu triple-offset menambahkan offset sudut kerucut kursi untuk mencapai penyegelan keras logam-ke-logam dan nol kebocoran, lebih cocok untuk suhu/tekanan yang sangat tinggi dan media yang parah (mis., Unit pemurnian), meskipun dengan biaya yang jauh lebih tinggi.

    SHANDONG EPOCH Equipment Co., Ltd. adalah produsen profesional skala besar di provinsi Shandong di Tiongkok, mematuhi orientasi sains dan teknologi, perlindungan lingkungan, kualitas dan efisiensi. Saat ini, ia telah tumbuh menjadi perusahaan trans-regional dan multi-industri yang mengintegrasikan industri yang luas seperti desain, pengembangan, produksi, dan ekspor. Kunjungi situs web kami dihttps://www.epochpipeline.com/untuk mempelajari lebih lanjut tentang produk kami. Untuk pertanyaan, Anda dapat menghubungi kami di sdepochwater@hotmail.com.
