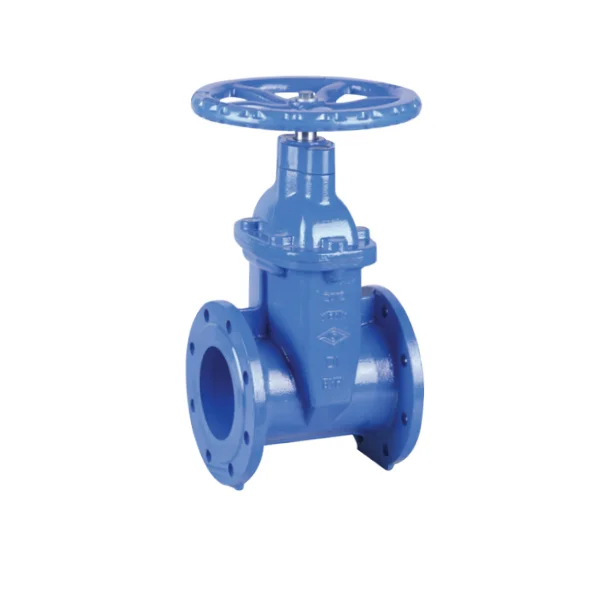

BS 5163 Flanged Resilient NRS Gate Valve PN25
Model:(Z45X) PN25
Z45x BS 5163 Flanged Graned NRS Gate Valve PN25
• Koneksi Berakhir: Flange ke BS EN 1092-2: 1997
• Tekanan kerja: PN25
• Kisaran suhu: 0 ℃- 100 ℃
• Pelapisan: lapisan epoksi terikat fusi sesuai dengan ANSI/AWWA C550
• Tekanan kerja: PN25
• Kisaran suhu: 0 ℃- 100 ℃
• Pelapisan: lapisan epoksi terikat fusi sesuai dengan ANSI/AWWA C550
Spesifikasi material
|
Bagian No. |
Bagian |
Spesifikasi Standar |
Opsi |
|
1 |
Tubuh katup |
En-gjs-450-10 |
|
|
2 |
Disc Wedge Tangguh |
EN-GJS-450-10+EPDM |
|
|
3 |
Tangkai |
Baja tahan karat |
SS304, SS316, SS420, SS431 |
|
4 |
Baut |
Zinc Steel Karbon berlapis |
SS304, SS16 |
|
5 |
Kap mesin |
En-gjs-450-10 |
|
|
6 |
O-ring |
NBR |
EPDM |
|
7 |
Kelenjar |
En-gjs-450-10 |
|
|
8 |
Roda tangan |
En-gjs-450-10 |
Baja yang ditekan |
|
9 |
Baut |
Zinc Steel Karbon berlapis |
SS304, SS16 |
|
10 |
FLA WASHER |
Zinc Steel Karbon berlapis |
SS304, SS16 |
|
11 |
Wiper cincin |
NBR |
EPDM |
|
12 |
Baut |
Zinc Steel Karbon berlapis |
SS304, SS16 |
|
13 |
Mesin cuci datar |
Zinc Steel Karbon berlapis |
SS304, SS16 |
|
14 |
O-ring |
NBR |
EPDM |
|
15 |
Dorong mesin cuci |
Kuningan HPB59-1 (Tipe A) Tidak tersedia (Tipe B) |
|
|
16 |
Gas Bonnet |
EPDM |
NBR |
|
17 |
Kacang gedebuk |
Kuningan HPB59-1 |
Perunggu zqsn5-5-5 |
Catatan: Untuk permintaan materi khusus selain spesifikasi standar, harap tunjukkan dengan jelas pada pertanyaan atau daftar pesanan.
|
Dn |
Pn |
Dimensi (mm) |
||||||||
|
Inci |
mm |
|
L |
H |
D |
D1 |
d |
C |
T |
n-φl |
|
2 " |
50 |
25 |
178 |
218 |
165 |
125 |
99 |
19 |
3 |
4-F19 |
|
2.5 " |
65 |
25 |
190 |
232 |
185 |
145 |
118 |
19 |
3 |
8-F19 |
|
3 " |
80 |
25 |
203 |
281 |
200 |
160 |
132 |
19 |
3 |
8-F19 |
|
4 " |
100 |
25 |
229 |
316 |
235 |
190 |
156 |
19 |
3 |
8-F23 |
|
5 " |
125 |
25 |
254 |
393 |
270 |
220 |
184 |
19 |
3 |
8-F28 |
|
6 " |
150 |
25 |
267 |
420 |
300 |
250 |
211 |
20 |
3 |
8-F28 |
|
8 " |
200 |
25 |
292 |
490 |
360 |
310 |
274 |
20 |
3 |
12-F28 |
|
10 " |
250 |
25 |
330 |
626 |
425 |
370 |
319 |
22 |
3 |
12-F31 |
|
12 " |
300 |
25 |
356 |
722 |
485 |
430 |
370 |
24.5 |
4 |
16-F31 |
