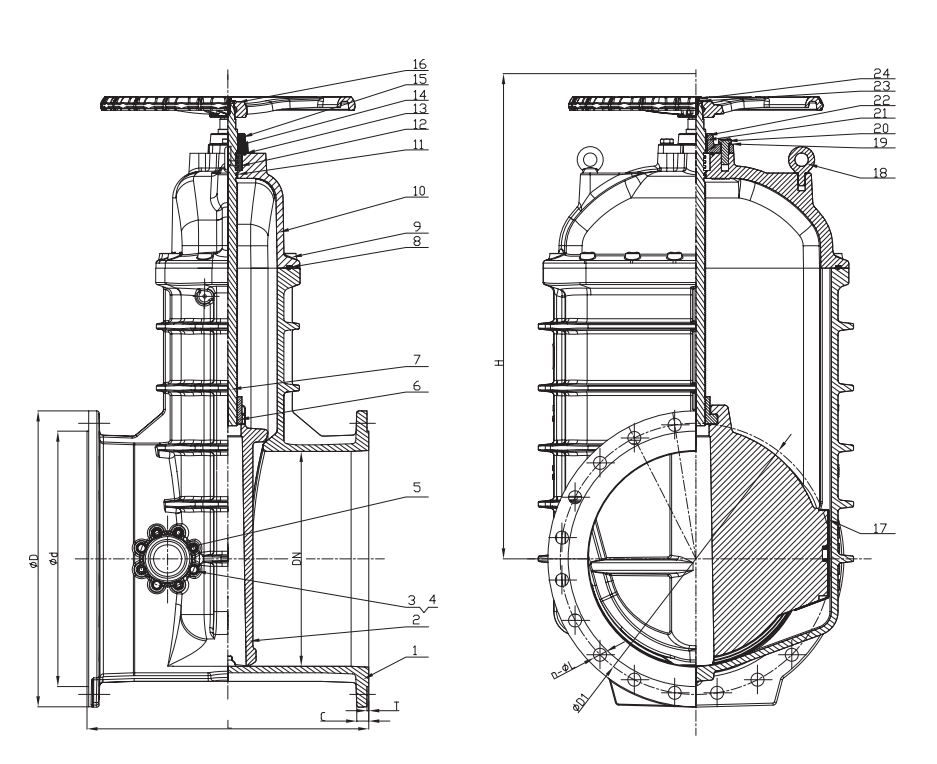

Apa yang dimaksud dengan katup gerbang NRS Tangguh dengan outlet bypass (Z45XL)?

Jenis Dasar & Struktur Inti:

Ini adalah katup gerbang. Komponen intinya adalah gerbang/irisan berbentuk cakram yang bergerak dalam garis lurus tegak lurus terhadap arah aliran fluida untuk terbuka (lift gerbang untuk memungkinkan aliran) atau tutup (gerbang lebih rendah untuk memblokir aliran). Desain ini menghasilkan resistensi aliran minimal saat sepenuhnya terbuka.

Key Sealing Technology - Kursi Tangguh:

Katup menggunakan desain kursi yang tangguh. Ini berarti cincin penyegelan katup (kursi) biasanya terbuat dari karet berkualitas tinggi (seperti EPDM, NBR) dan elastis/fleksibel. Ketika katup ditutup, gerbang menekan kursi yang tangguh, menyebabkan karet cacat dan erat sesuai dengan tepi gerbang, menciptakan segel yang andal. Desain ini menawarkan beberapa toleransi untuk kotoran kecil (seperti lumpur) di dalam pipa dan memberikan penyegelan yang sangat baik, terutama cocok untuk aplikasi bertekanan rendah atau menengah.

Metode Operasi Batang - NRS:

NRS berarti batang yang tidak naik. Saat mengoperasikan katup (biasanya dengan memutar handwheel atau gearbox), batang itu sendiri hanya berputar; Itu tidak bergerak secara aksial ke atas atau ke bawah. Gerakan putar batang diubah menjadi gerakan pengangkat/penurun linier gerbang melalui mekanisme ulir internal (biasanya mur gerbang). Keuntungan utama dari desain ini adalah persyaratan pembersihan overhead minimal; Bagian atas batang tidak naik selama pembukaan/penutupan, membuatnya ideal untuk instalasi yang dibatasi ruang (seperti lubang katup bawah tanah).

Metode Koneksi - Flanged:

Saluran masuk dan outlet katup ujung flensa. Flensa adalah pelek melingkar dengan lubang baut. Selama pemasangan, baut digunakan untuk menghubungkan flensa katup dengan rapat ke flensa perkawinan yang sesuai pada pipa, dengan paking ditempatkan di antaranya untuk mencapai penyegelan. Koneksi Flanged adalah salah satu metode yang paling umum dan dapat diandalkan untuk katup pipa, memfasilitasi pemasangan yang mudah, pemindahan, pemeliharaan, dan menahan tekanan yang lebih tinggi dan kekuatan tarik.

Fitur inti - dengan outlet bypass:

Ini adalah fitur paling khas dari katup ini. Ini memiliki outlet tambahan yang lebih kecil pada bodi katup (biasanya dekat sisi inlet atau di tengah), disebut outlet bypass atau port berdarah. Port bypass ini biasanya dilengkapi dengan katup bola berdiameter kecil, katup plug, atau katup globe (dikenal sebagai katup bypass).

Fungsi inti dari outlet bypass: Tekanan penyeimbang melintasi katup utama: Sebelum membuka katup gerbang utama, terutama ketika ada perbedaan tekanan yang signifikan (tekanan diferensial tinggi) di atasnya, katup bypass dibuka secara perlahan terlebih dahulu. Hal ini memungkinkan cairan dari sisi bertekanan tinggi untuk secara bertahap mengalir melalui garis bypass ke sisi tekanan rendah, menyamakan tekanan di kedua sisi gerbang utama. Mengurangi torsi operasi & melindungi katup: Setelah pemerataan tekanan, gaya (torsi) yang diperlukan untuk membuka katup utama berkurang secara signifikan, membuat operasi lebih mudah. Lebih penting lagi, ini mencegah risiko yang terkait dengan memaksa katup utama yang terbuka di bawah tekanan diferensial yang tinggi, seperti getaran gerbang yang parah, penilaian/keausan permukaan penyegelan kursi, atau bahkan deformasi/kerusakan batang, sangat melindungi katup dan memperpanjang pemeliharaan layanannya. Kontrol / Pengambilan Sampel Valve.Minor: Katup bypass juga dapat digunakan untuk transfer atau pengambilan sampel fluida aliran kecil.

Operasi & Indikasi:

Katup biasanya dioperasikan melalui handwheel yang dipasang di atas (ukuran yang lebih kecil) atau gearbox (ukuran yang lebih besar atau di mana operasi yang lebih mudah diperlukan). Karena desain NRS, memutar poros input handwheel/gearbox menyebabkan gerbang menjadi angkat/lebih rendah. Katup biasanya mencakup indikator posisi (mis., Pointer dan dial) yang dengan jelas menunjukkan apakah katup berada di posisi terbuka, tertutup, atau menengah.

Skenario Aplikasi Utama:

Katup ini sangat cocok untuk aplikasi yang membutuhkan operasi yang sering atau di mana tekanan diferensial tinggi mungkin ada selama operasi. Penggunaan umum meliputi: Jaringan pasokan air (kota, industri): saluran pipa utama, outlet stasiun pompa, katup isolasi zona, terutama di mana risiko palu air tinggi atau perlindungan katup utama diperlukan. Sistem perlindungan api: pelepasan pompa pemadam kebakaran, katup kontrol utama, proses pelindung pipa yang aman dan dapat diandalkan selama keadaan darurat. Sistem Irigasi: Kontrol Mainline.

Penunjukan Model - Z45XL:

Z45XL adalah penunjukan model khas untuk jenis katup ini di bawah Standar Nasional Cina (GB): Z: mewakili katup gerbang (Zha Fa - 闸阀) .4: mewakili koneksi flanged.5: mewakili operasi melalui gigi bevel (atau secara luas menandakan operasi gearbox, membedakannya dari 3 untuk gigi cacing). Dalam produk aktual, ukuran yang lebih kecil mungkin menggunakan handwheel secara langsung, tetapi model mungkin masih mempertahankan nomor seri ini.xl: Biasanya menandakan bahwa katup memiliki kursi yang tangguh (xing - 弹性) dan termasuk outlet bypass (panjang - 旁通). Ini adalah pengidentifikasi kunci yang membedakan model ini dari katup gerbang kursi tangguh standar (mis., Z45X - hanya kursi tangguh, tidak ada bypass).
