Perbedaan dalam struktur antara katup globle dan katup gerbang

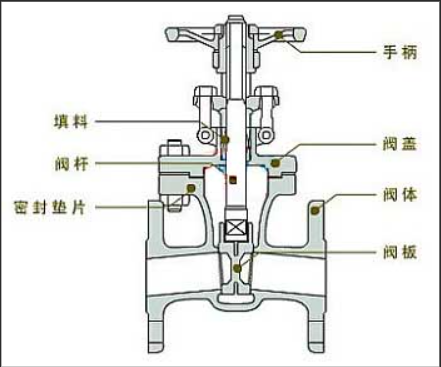

    1. Perbedaan mendasar dalam mekanisme penutupan bagian inti yang bergerak dari gerbangkatupadalah pelat gerbang, biasanya berbentuk baji (meskipun ada desain paralel atau fleksibel). Slab ini bergerak tegak lurus terhadap arah aliran fluida-membayangkan guillotine vertikal yang naik untuk memungkinkan aliran lurus atau jatuh untuk menghalangi jalan. Sebaliknya, katup dunia beroperasi melalui cakram (atau plug/ploppet), seringkali berbentuk cakram, kerucut, atau seperti jarum. Gerakannya sejajar dengan arah aliran, berfungsi seperti piston yang mengacaukan ke bawah ke kursi katup untuk menutup atau menarik kembali ke atas untuk membuka.

    2. Desain jalur aliran internal ini secara langsung memengaruhi bentuk katup dan resistensi fluida. Katup gerbang memiliki jalur aliran lurus dan simetris. Ketika sepenuhnya terbuka, gerbang menarik kembali ke dalam ruang di atas lubang, memungkinkan cairan untuk melewati tanpa hambatan seperti bagian pipa lurus, menghasilkan resistensi aliran yang dapat diabaikan. Katup dunia, bagaimanapun, memaksa cairan melalui lorong yang ditekuk, "S" atau "Z". Arah aliran berubah dengan tajam (biasanya ke bawah kemudian ke atas, atau sebaliknya), dengan bor menyempit di kursi katup. Desain ini secara inheren menciptakan resistensi aliran yang signifikan dan penurunan tekanan.

    3. Profil Tubuh dan Persyaratan Arah Aliran Design Lintasan Dikte Penampilan Tubuh. Tubuh katup gerbang simetris dan silindris, dengan flensa sejajar secara aksial. Jalur aliran lurus dan dua arah mereka tidak memaksakan persyaratan arah aliran - fluid berkinerja identik di kedua arah ketika sepenuhnya terbuka. Badan katup globe asimetris, menampilkan tonjolan sentral atau tonjolan yang berbeda untuk mengakomodasi jalur aliran melengkung. Secara kritis, mereka menegakkan aturan arah aliran yang ketat: sebagian besar mengikuti "lioh" (cairan di dalam disk di bawah, di atas disk). Tubuh ditandai dengan panah aliran; Instalasi terbalik menyebabkan kegagalan penyegelan, torsi operasi yang tinggi, atau kerusakan.

    4. Perjalanan batang dan mekanisme katup tinggi katup mempengaruhi perjalanan batang dan dimensi keseluruhan. Untuk sepenuhnya terbuka, katup gerbang harus mengangkat gerbang di atas diameter bor penuh - stroke panjang untuk katup besar. Desain Rising-Stem menunjukkan ekstensi batang yang terlihat; Batang yang tidak naik menyembunyikan perjalanan internal. Katup globe hanya perlu ~ 25% pengangkatan bore kursi untuk pembukaan penuh (karena area aliran meluas dengan cepat setelah pengangkatan awal). Dengan demikian, perjalanan STEM lebih pendek. Namun, desain "S" mereka membuat tubuh katup globe lebih tinggi (dari inlet centerline ke bonnet top) daripada katup gerbang dengan ukuran yang sama, muncul "lebih besar".

    5. Struktur penyegelan dan metode dan permukaan interaksi berbeda secara signifikan. Katup gerbang menyegel melalui area kontak yang luas di antara kedua sisi gerbang dan kursi tubuh yang sesuai. Gerbang wedge mencapai penutupan melalui wedging mekanis; gerbang paralel menggunakan kontak paksa terhadap kursi. Ini menciptakan antarmuka penyegelan besar. Katup globe menyegel di sepanjang garis kontak terkonsentrasi antara tepi cakram (kerucut/ bola) dan kursi katup berbentuk cincin. Gaya ke bawah dari batang menekan cakram ke kursi, memungkinkan kontak saluran atau penyegelan wajah sempit dengan luas permukaan minimal.
