Katup Globle ： Satu lift, aliran berhenti; nol drag, go full.

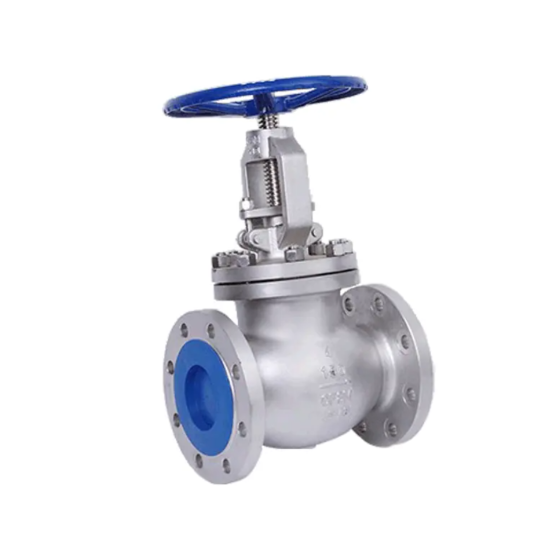

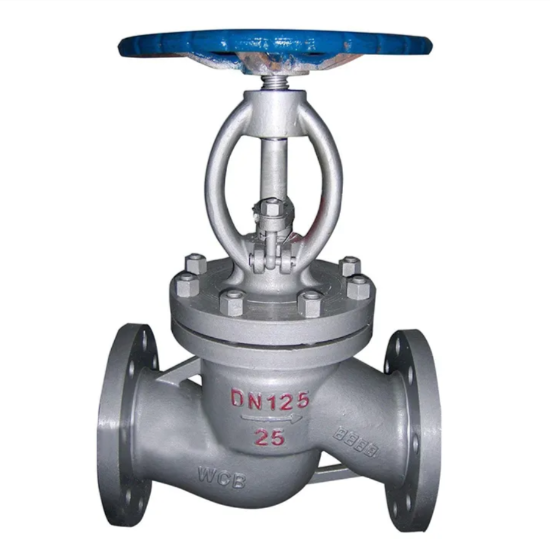

             ItuKatup globe, juga dikenal sebagai katup berhenti atau isolasikatup, adalah jenis katup yang sangat umum dan banyak digunakan. Fungsi intinya adalah untuk membuka atau mematikan lorong fluida dengan gerakan linier (naik-turun) dari sebuah cakram (elemen penutupan) di sepanjang garis tengah kursi (permukaan penyegelan). Nama "Globe Valve" secara intuitif mencerminkan tujuan utamanya - untuk sepenuhnya mematikan atau menghubungkan aliran fluida, daripada terutama untuk regulasi aliran (meskipun beberapa desain memungkinkan tingkat regulasi tertentu).

 1. Komponen Struktural Utama ：

  Tubuh: Cangkang luar yang berisi saluran cairan dan kursi. Bentuk tubuh (biasanya pola bulat atau "y") menentukan arah aliran dan resistensi. Port inlet dan outlet biasanya in-line (pola lurus) atau pada sudut (pola sudut).

  Bonnet: Terhubung ke tubuh, membentuk ruang tertutup yang menampung batang dan komponen lainnya. Biasanya melesat ke tubuh dengan segel gasket.

  Disc (Plug): Elemen penutupan kritis. Bagian bawahnya memiliki permukaan penyegelan (datar, berbentuk kerucut, atau bola) yang sesuai dengan kursi. Disk digerakkan oleh batang.

  Kursi: Permukaan penyegelan berbentuk cincin yang dipasang di dalam lorong tubuh. Ketika cakram lebih rendah, permukaan penyegelannya membuat kontak yang erat dengan permukaan kursi untuk membentuk segel.

  Batang: Batang yang menghubungkan cakram ke mekanisme operasi (handwheel, aktuator). Memutar roda tangan menyebabkan batang bergerak secara linier (biasanya melalui mekanisme sekrup batang yang meningkat), mengangkat atau menurunkan cakram.

  Handwheel (atau Actuator): Untuk operasi manual, memutar handwheel menggerakkan batang. Dapat juga terhubung ke aktuator listrik, pneumatik, atau hidrolik untuk operasi otomatis.

  Kotak Isi: Terletak di dalam kap, mengelilingi batang. Dipenuhi dengan bahan pengemasan yang fleksibel (mis., Grafit, PTFE) dan dikompresi oleh kelenjar untuk mencegah kebocoran cairan di sepanjang batang.

  Batang kacang / kuk: Untuk katup batang bola batang yang naik, roda tangan melekat pada kacang batang yang dipasang di atas kuk. Memutar roda tangan memutar kacang batang, menggerakkan batang berulir ke atas atau ke bawah.

2. Prinsip kerja (inti):

   Proses pembukaan: Putar handwheel berlawanan arah jarum jam. Kacang batang berubah, menyebabkan batang bergerak ke atas. Batang mengangkat cakram menjauh dari kursi. Saat cakram naik, area aliran antara cakram dan kursi secara bertahap meningkat, memungkinkan cairan mengalir melalui katup di bawah (atau di atas, tergantung pada desain) kursi.

   Proses Penutupan: Putar handwheel searah jarum jam. Kacang batang berputar, menggerakkan batang ke bawah. Batang mendorong cakram ke bawah sampai permukaan penyegelannya menekan erat -erat ke permukaan penyegelan kursi. Menerapkan gaya yang cukup menciptakan segel mekanis antara dua permukaan yang dikawinkan dengan tepat, mencegah lorong fluida.

   Titik kunci: Pembukaan dan penutupan katup dunia dicapai melalui perpindahan linier (pengangkatan/penurunan) dari disk. Penyegelan bergantung pada gaya tekan tegak lurus yang diterapkan oleh cakram ke kursi.

3. Desain Direction Bunga

Aliran di bawah Disk (Aliran Standar-Aliran-ke-Tutup): Ini adalah desain yang paling umum. Cairan masuk di bawah disk dan keluar di atasnya.

   Keuntungan: Dalam posisi tertutup, tekanan cairan bekerja di bawah cakram, membantu memaksanya lebih erat terhadap kursi, meningkatkan segel. Membuka katup membutuhkan gaya operasi yang relatif lebih sedikit (tekanan fluida membantu mengangkat cakram).

   Kerugian: Jalur aliran berliku ("S" berbentuk), menghasilkan resistensi aliran yang tinggi. Rongga di bawah kursi dapat menjebak sedimen.

Aliran di atas cakram (aliran balik-aliran ke terbuka): Cairan masuk di atas cakram dan keluar di bawahnya.

   Keuntungan: Kotak batang dan isian tidak terpapar tekanan sistem di rongga katup (tekanan berada di atas cakram), berpotensi memperpanjang masa pakai pengepakan. Kurang rentan terhadap penumpukan sedimen di bawah kursi.

   Kerugian: Saat menutup, tekanan cairan bekerja di atas cakram, mencoba mengangkatnya dari kursi, menghambat penyegelan. Pembukaan membutuhkan mengatasi tekanan cairan, membutuhkan kekuatan operasi yang lebih besar. Biasanya hanya digunakan untuk aplikasi tertentu (mis., Katup pembuangan, layanan khusus).

Arah aliran biasanya ditunjukkan oleh panah pada tubuh katup. Instalasi harus secara ketat mengikuti arah ini!

4. Karakteristik Main:

Keuntungan:

   Shutoff yang sangat baik: Area kontak besar antara permukaan disk dan penyegelan kursi, segel mekanis yang kuat dan tepat saat tertutup, kebocoran rendah (dapat mencapai ANSI Kelas VI), ideal untuk aplikasi yang membutuhkan penutupan ketat.

   Pemeliharaan Mudah: Disk dan kursi relatif mudah diperbaiki atau diganti (katup sering dapat diperbaiki). Beberapa desain memungkinkan pemeliharaan in-line.

   Stroke pendek: Perjalanan cakram dari terbuka penuh ke tertutup penuh relatif pendek (biasanya ~ 1/4 diameter bore kursi), yang mengarah ke waktu pembukaan/penutupan sedang.

   Kemampuan Throttling Sedang: Meskipun tidak sebagus katup kontrol khusus (mis., Bola V-port, steker eksentrik), katup globe dapat digunakan untuk regulasi aliran dengan mengubah posisi disk, terutama di dekat posisi tertutup di mana presisi kontrol lebih baik. Erosi selama pelambatan kurang parah daripada di katup gerbang.

   Aplikasi Serbaguna: Cocok untuk berbagai cairan termasuk uap, air, minyak, gas, dan media korosif (dengan pemilihan bahan/segel yang sesuai).

Kerugian:

   Penurunan tekanan tinggi: jalur aliran berbentuk "S yang berliku -liku menyebabkan kehilangan tekanan yang signifikan, yang menyebabkan konsumsi energi yang lebih tinggi. Tidak cocok untuk persyaratan resistansi rendah.

   Torsi operasi tinggi: Pembukaan dan penutupan (terutama di dekat akhir stroke penutupan) membutuhkan mengatasi tekanan fluida dan menyegel gesekan permukaan, menghasilkan torsi tinggi (terutama untuk ukuran besar/tekanan tinggi), seringkali membutuhkan operator gigi.

   Operasi yang relatif lambat: Meskipun stroke cakram pendek, operasi handwheel multi-turn membuatnya lebih lambat dari katup seperempat turn (bola, kupu-kupu).

Arah Aliran Kritis: Arah pemasangan harus secara ketat mengikuti panah aliran (biasanya aliran-di bawah-disc). Instalasi yang salah sangat berdampak pada pasukan penyegelan dan operasi.

Cairan perangkap rongga: Untuk katup aliran-di bawah-disk yang terpasang secara horizontal, rongga tubuh bagian bawah dapat menjebak cairan, mempertaruhkan pembekuan di lingkungan yang dingin atau menyebabkan masalah operasional dengan media tertentu.

5. Aplikasi Tipikal:

   Sistem perpipaan yang membutuhkan isolasi yang andal dan penutupan yang ketat (mis., Air umpan boiler, sistem uap, proses kimia).

   Aplikasi yang membutuhkan kemampuan regulasi aliran (mis., Air pendingin, jalur tambahan).

   Sistem tekanan tinggi (struktur menangani tekanan dengan baik).

   Situasi dengan persyaratan kebocoran eksternal yang ketat (segel pengepakan dapat diandalkan dan dapat disesuaikan/diganti secara online).

   Sangat umum dalam perpipaan bore kecil (DN50 / NPS 2 dan di bawah).

6.Katup globePrinsip kerja

   Tindakan inti: Gerakan linier vertikal (pengangkatan/penurunan) dari disk.

   Prinsip Pembukaan: Putar handwheel (atau gerakan aktuator) → Batang bergerak ke atas → cakram mengangkat kursi → aliran aliran terbuka → aliran fluida.

   Prinsip Penutupan: Putar handwheel (atau gerakan aktuator) → Batang bergerak ke bawah → Disk penekan ke kursi → permukaan penyegelan membuat kontak yang ketat → aliran aliran dimatikan secara mekanis.

   Prinsip penyegelan: bergantung pada gaya ke bawah yang diterapkan oleh batang untuk menciptakan gaya tekan yang cukup antara permukaan penyegelan cakram dan permukaan penyegelan kursi, membentuk segel kontak logam-ke-logam atau logam-ke-lembut.

   Dampak arah aliran: Di bawah aliran standar (flow-under-disc), tekanan fluida membantu penyegelan selama penutupan. Di bawah aliran balik (flow-over-disc), tekanan cairan menghambat penyegelan dan meningkatkan gaya pembukaan.
