Prinsip kerja katup gerbang dan cara memilih katup gerbang

   Akatup gerbangadalah katup penutup yang beroperasi dengan menaikkan atau menurunkan gerbang vertikal (cakram berbentuk baji atau paralel) untuk membuka atau menutup saluran cairan. Ini banyak digunakan dalam sistem perpipaan industri untuk isolasi lengkap (sepenuhnya terbuka atau tertutup sepenuhnya) dan tidak cocok untuk regulasi aliran.

1.Core Fitur & Prinsip Kerja ：

   Komponen Kunci - Gerbang/Disc:

    Biasanya berbentuk baji (padatan, terpisah, atau baji fleksibel) atau paralel (cakram tunggal atau ganda).

    Gerbang bergerak tegak lurus ke arah aliran fluida.

2. OPERASI:

   Diaktifkan dengan memutar roda tangan, gearbox, atau aktuator (listrik, pneumatik, hidrolik) pada batang katup.

   Gerakan putar batang diubah menjadi gerakan linier vertikal gerbang melalui mur batang yang berulir.

3. Buka Negara:

   Ketika sepenuhnya terangkat, bagian gerbang sejajar sepenuhnya dengan tubuh katup, menciptakan jalur aliran lurus dan tidak terbatas dengan ketahanan cairan minimal dan penurunan tekanan.

4. Negara Tertutup

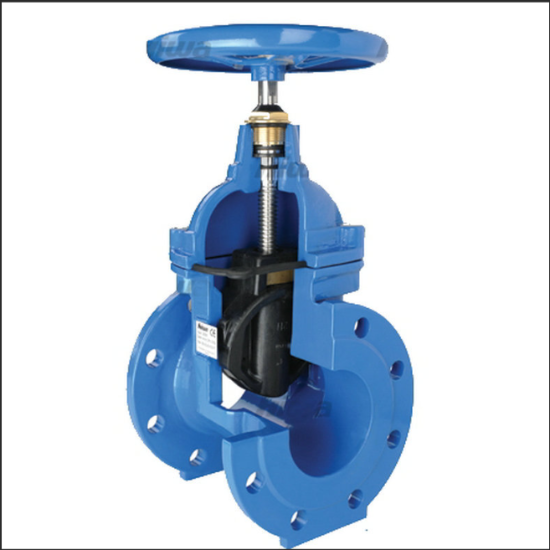

   Ketika diturunkan sepenuhnya, permukaan penyegelan gerbang menekan dengan kuat ke kursi katup, membentuk metal logam-ke-logam atau logam-ke-lunak (mis., Karet, PTFE) segel untuk memblokir aliran fluida.

5. Karakteristik Bunga

   Katup gerbangbiasanya full-bore (atau dekat bor penuh), yang berarti area aliran terbuka cocok dengan diameter bagian dalam pipa, memungkinkan aliran lurus lurus dengan turbulensi rendah.

6. Keuntungan King

   Resistensi Cairan Rendah: Penurunan tekanan minimal saat sepenuhnya terbuka, meningkatkan efisiensi energi.

   Torsi pengoperasian rendah: Angkatan gerbang penyeimbangan tekanan cairan selama pembukaan/penutupan (terutama dalam desain disk ganda), pengurangan upaya (vs katup globe).

   Aliran dua arah: Desain simetris memungkinkan aliran dari kedua arah tanpa mempengaruhi penyegelan atau operasi.

   Struktur Compact (vs. Globe Valves): Panjang tatap muka yang lebih pendek menghemat ruang.

   Penyegelan yang andal: Penyegelan yang efektif dalam keadaan tertutup (terutama dengan gerbang irisan yang tahan logam atau logam).

   Kompatibilitas luas: Cocok untuk media, uap, minyak, gas, dan media korosif (dengan bahan yang sesuai).

7. Kekurangan Key

   Operasi yang lambat: Gerbang membutuhkan perjalanan penuh untuk membuka/menutup. Penyegelan permukaan yang disegel: gesekan antara gerbang dan kursi selama operasi menyebabkan erosi, terutama dengan cairan abrasif.

   Pemeliharaan yang sulit: Memperbaiki kursi/gerbang yang rusak seringkali membutuhkan alat khusus.

   Ukuran/Berat Besar: Desain besar menuntut ruang instalasi yang signifikan (tinggi).

   Tidak cocok untuk pelambatan: Posisi terbuka sebagian menyebabkan erosi aliran kecepatan tinggi, getaran, dan kerusakan seal. Hanya boleh digunakan sepenuhnya terbuka atau tertutup sepenuhnya.

   Biaya Tinggi: Terutama untuk aplikasi berdiameter besar dan bertekanan tinggi

8. Jenis Struktural Major

 8.1by Gate Design:

   Wedge Gate Valve: Paling umum. Baji berbentuk V menciptakan gaya penyegelan melalui kompresi sudut atau deformasi elastis. Penyegelan yang andal, dapat disesuaikan dengan perubahan termal. Subtipe: irisan padat, baji split (penyesuaian diri), baji fleksibel (kompensasi termal).

   Katup gerbang slide paralel: Dua cakram paralel. Sealing bergantung pada mekanisme penyebar (mis., Bawah bawah) atau tekanan cairan mendorong cakram terhadap kursi. Struktur yang lebih sederhana, kurang rentan terhadap jamming, tetapi penyegelan inferior pada tekanan rendah.

 8.2 oleh gerakan STEM

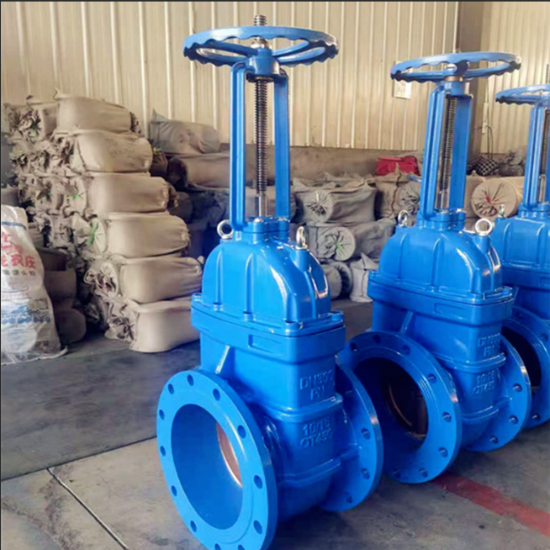

   Rising STEM (OS & Y): Benang batang adalah eksternal. Batang naik selama pembukaan, posisi menunjukkan secara visual. Menolak korosi tetapi membutuhkan jarak vertikal.

   Batang non-rising (NRS): Benang batang bersifat internal. Batang berputar tanpa mengangkat, menghemat ruang vertikal. Ideal untuk area terbatas (mis., Bawah tanah) tetapi menyembunyikan posisi, dan benang terpapar cairan/korosi.

9. Aplikasi Tipikal Katup Gelombang Ideal Untuk Isolasi Tahan Jalan Rendah, Tenak Lengkap/Penuh Tanah Dalam:

    Sistem Air: Tanaman Pengolahan Air, Jaringan Limbah, Bangunan Induk.

   Minyak & Gas: Pipa, kilang, saluran transmisi.

   Pembangkit listrik: air umpan boiler, sistem uap.

   Industri kimia: transportasi cairan korosif/non-korosif (bergantung pada material).

   HVAC: Pipa utama sistem besar.
