Meteran Air Woltman

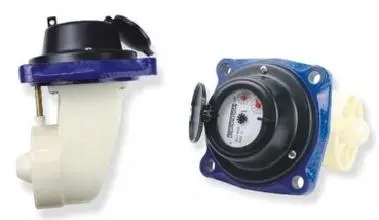

Meteran air Woltman Helix dapat dibagi menjadi meteran air Woltman Helix horizontal (WPH) dan Helix vertikal
Meteran air Woltman (WS) menurut struktur internal meteran air yang berbeda, tetapi meteran airnya demikian
dipasang secara horizontal, Keuntungan meteran air Woltman vertikal (WS) adalah rentang aliran yang lebih luas (R80/R160/R200). Pemasangannya tidak memerlukan persyaratan ketat pada bagian pipa lurus dan filter eksternal.

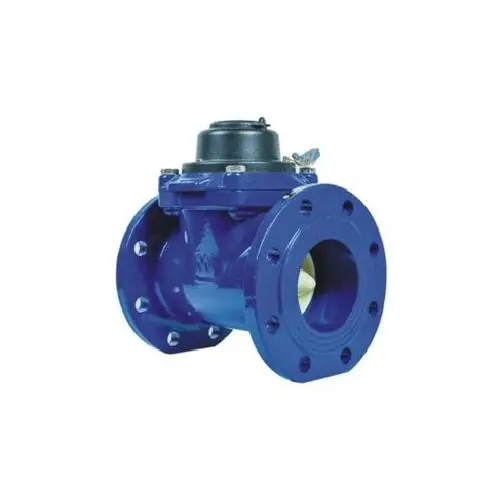

Penggunaan: meteran air woltman horizontal digunakan untuk mengukur aliran total pipa aliran besar. Sangat cocok untuk pipa utama pasokan air dan kebutuhan air pertambangan di pabrik besar. Fitur utamanya adalah kapasitas sirkulasi besar, volume kecil, struktur kompak, mudah digunakan dan pemeliharaan.
Ketentuan yang berlaku:
▶Ukuran:DN40~DN600
▶Bahan: cangkang besi cor
▶ Air dingin: 0,1~30℃
▶ Air panas:0,1~90℃
▶ Tekanan kerja: 1,0MPa/1,6Mpa
Metode instalasi:
1. Instalasi horizontal.
2. Diperlukan filter air tambahan.
3. Saluran masuk/keluar air meteran air memerlukan pipa lurus bagian U10/D5.
Karakteristik:
1. Struktur transmisi magnetik kering memastikan penghitung bersih dan jernih.
2. Kapasitas aliran besar, kehilangan tekanan kecil dan kurva kinerja stabil.
3. Gerakan pengukuran dapat diganti dan mudah dibongkar.
4. Pengencang baja tahan karat dan bubuk resin epoksi disemprotkan di dalam dan di luar cangkang untuk memaksimalkan pencegahan karat dan memperpanjang masa pakai produk.
5. Mekanisme pengukuran memiliki universalitas yang baik, koneksi magnetik, resistansi transmisi kecil, operasi sensitif dan andal.
6. Penghitung disegel vakum, anti kondensasi dan atomisasi, dan dapat menjaga pembacaan tetap jelas dan akurat sepanjang tahun
Parameter teknis:
|
hari (mm) |
Rentang aliran |
Maksimum Q4 |
Umum mengalir Q3 |
Batas Q |
Minimum Q1 |
Minimum membaca |
Maksimum membaca |
|
Q3/Q1 |
m |
³/jam |
m³ |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999.999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999.999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999.999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999.999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999.999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9.999.999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9.999.999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9.999.999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9.999.999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999.999.999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999.999.999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999.999.999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999.999.999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999.999.999 |
Dimensi keseluruhan dan berat:
|
hari (mm) |
Panjang |
Tinggi |
|
Flensa sambungan |
Berat referensi |
|
|
L(mm) |
Hmm) |
Flensa luar diameter |
Diameter tengah lubang baut D1(mm) |
Jumlah baut penghubung |
kg |
|
|
40 |
200 |
198 |
150 |
110 |
4-M16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-M16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-M16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-M16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-M16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-M20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-M20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-M20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-M24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-M20/16-M24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-M24/16-M24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-M24/20-M27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-M24/20-M30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-M27/20-M33 |
520 |

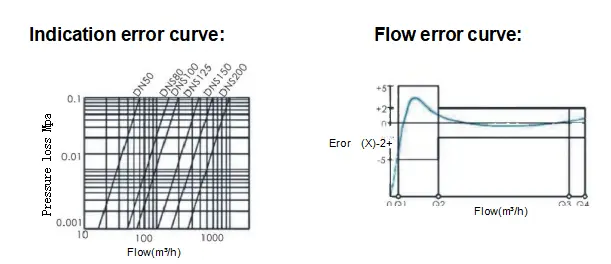

A. Kesalahan maksimum yang diperbolehkan pada area rendah (Q1≤Q B.Ketika suhu air≤30℃, kesalahan maksimum yang diijinkan di area tinggi (Q2≤Q≤Q4)adalah±2% Ketika suhu air>30℃, kesalahan maksimum yang diperbolehkan di area tinggi (Q2≤Q≤Q4) adalah±3%
