Flowmeter elektromagnetik

Standar: ISO, BS, EN, DIN, ASTM AISI, JIS.GBT dll.

Bahan: Besi ulet, baja karbon, baja tahan karat, kuningan, perunggu, plastik

Antarmuka: Koneksi flensa, koneksi berulir, koneksi soket, dll.

Diameter: DN15-DN2000

Anticorosion permukaan: bubuk epoksi

Kategori produk

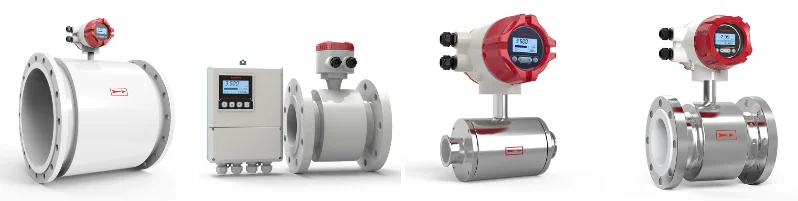

Flowmeter elektromagnetik terdiri dari sensor dan konverter. Sensor dan konverter yang dipasang bersama -sama disebut flowmeter elektromagnetik terintegrasi (lihat Gambar 2), sedangkan sensor dan konverter dipasang secara terpisah disebut flowmeter elektromagnetik terpisah (lihat Gambar 3).

Gambar 2 Flowmeter elektromagnetik terintegrasi

Gambar 3 Terpisah Flowmeter Elektromagnetik

Karakteristik kinerja produk

■ Rentang aplikasi yang luas

■ Tingkat akurasi tinggi

■ Operasi dan pemeliharaan sederhana

■ Teknologi terbukti

■ Dirancang untuk memenuhi aplikasi pengguna

■ Metode koneksi flensa yang memenuhi standar GB, DIN, ANSI, dan JIS, dan panjang instalasi yang memenuhi standar ISO.

■ Banyak opsi material

■ Opsi bahan elektroda berganda

■ Struktur elektroda yang dapat dilepas, pemeliharaan online dan penggantian elektroda.

■ Tingkat Perlindungan Perumahan Lanjutkan IP65, IP67, IP68

■ Konverter terpisah cocok untuk persyaratan instalasi kolom atau dinding

■ beberapa opsi pemrograman

■ beberapa sinyal output/input

■ Berbagai fungsi alarm: dengan fungsi swadaya dan diagnosis mandiri seperti pipa kosong cairan, garis tambahan magnetik, batas aliran, alarm batas atas/bawah, dll., Ini dapat menghilangkan pengukuran yang salah.

■ Beberapa komunikasi digital adalah opsional

■ Cocok untuk aplikasi anti ledakan

Aplikasi

Setelah lebih dari 20 tahun pengalaman akumulasi dan presipitasi teknologi, perusahaan telah menjadi pemasok berkualitas tinggi di industri instrumen domestik. Perusahaan ini memiliki tim R&D dan pengujian profesional, dan dirancang secara independen, dikembangkan, dan diproduksi perangkat kalibrasi aliran air canggih domestik dan sistem kontrol. Perusahaan telah memenangkan lebih dari 100 paten penemuan dan penghargaan kepolisian kehormatan, termasuk di bidang meter.

Used to measure the volume flow of conductive liquids and tight liquids in closed pipes, the products are widely used in pipe network zoning metering, large user trade settlement, independent metering area metering (community DMA), secondary water supply, petroleum, electricity, chemical industry, metallurgy, building materials, food, light industry, environmental protection, aerospace, tap water, municipal, sewage treatment and other industries.

Parameter utama

■ Standar Implementasi: JB/T 9248-1999 "Flowmeter Elektromagnetik"

■ Diameter nominal: DN15 ~ DN3000 (mm); 1/2 "~ 24"

1/2 "~ 24" (inci).

(Inci).

■ Tekanan nominal: 0.6mpa, 1.0mpa, 1.6mpa, 4.0mpa (GB, DIN); 150lb., 300lb. (ANSI); JIS10K, JIS20K (JIS)

Catatan 1: Untuk persyaratan tekanan khusus, silakan berkonsultasi dengan produsen.

■ Akurasi: ± 0,5% (opsional ± 0,2%)

■ Konduktivitas media: ≥5 μs/cm

■ Bentuk Struktural: Jenis Terpadu, Cocok untuk Kaliber Kaliber DN15 ~ DN1000

(mm); 1/2 "~ 24" (inci);

Jenis terpisah, cocok untuk kisaran kaliber DN15 ~ DN3000 (mm);

Catatan 2: Dalam hal struktur jenis yang terpisah, kabel sinyal antara sensor dan konverter adalah kabel sinyal khusus, model SMFE100.

Catatan 3: Panjang koneksi kabel sinyal antara sensor dan konverter umumnya harus ≤200m (650ft),> 200m (650ft) membutuhkan pemesanan khusus.

■ Laju aliran maksimum: 15m/s (49ft/s)

■ Suhu sekitar: -25*C ~+ 55*C (-13 ° F ~+ 131 ° F)

■ Kelembaban relatif: 5%~ 90%

■ Lapisan Bahan:

■ Bahan Elektroda:

■ Kontak cair (pentanahan) dan metode perlindungan lapisan:

■ Suhu maksimum media fluida: (ditentukan oleh bahan dan struktur lapisan)

■ Tingkat Perlindungan: IP65, IP67 (hanya struktur terintegrasi), IP68 (hanya struktur terpisah).

■ Sertifikasi bukti-ledakan: exdibmbict4gb

■ Catu daya (opsional): AC: 85VAC ~ 265 VAC/45 Hz ~ 63 Hz, Konsumsi Daya ≤20VA; DC: 16VDC ~ 36VDC, Konsumsi Daya ≤16VA. Baterai: 3.6VDC

(Catatan 4: Hanya akurasi ± 0,5%, output pulsa, RS485 adalah opsional.)

■ Mode tampilan: LCD 3-line dengan tampilan lampu latar

■ Mode pemrograman: Pemrograman utama, pemrograman remote control inframerah, pemrograman bus.

■ Sinyal keluaran (dapat diprogram):

1) Output arus analog:

a) Sinyal output saat ini: terisolasi sepenuhnya 0 ~ 10mA/ 4 ~ 20mA.

b) Resistansi beban: 0 ~ 1.5k0 untuk 0 ~ 10mA; 0 ~ 7500 untuk 4 ~ 20mA.

c) Kesalahan dasar: ± 10μA ditambahkan ke kesalahan dasar.

2) Output frekuensi:

Batas atas frekuensi output dapat diatur dalam 1 ~ 5000Hz. Output frekuensi adalah output sirkuit terbuka kolektor transistor (gerbang OC) dengan isolasi fotoelektrik, catu daya eksternal adalah ≤36VDC, dan arus kolektor maksimum adalah 50mA ketika dihidupkan. Output relai opsional, catu daya eksternal adalah ≤36VDC, dan arus kolektor maksimum adalah ≤250mA ketika dihidupkan.

3) Output pulsa:

Batas atas pulsa output dapat mencapai 5000cp/s. Setara pulsa didefinisikan sebagai aliran volume yang diwakili oleh setiap pulsa. Ekuivalen pulsa dapat dipilih sebagai 0001l/p, 0,001L/p, 0,01l/p, 0,1L/p, 1,0L/p, 2L/p, 5L/p, 10L/p, 100l/p, 1m3/p, 10m3/p, 100 m3/p dan 1000 m3/p. Lebar pulsa dapat dipilih sebagai: otomatis, 10ms, 20ms, 50ms, 100ms, 150ms, 200ms.250ms, 300ms, 350ms dan 400ms. Output pulsa adalah output sirkuit terbuka kolektor transistor dengan isolasi fotoelektrik, catu daya eksternal adalah ≤36V DC, dan arus kolektor maksimum adalah 50mA ketika dihidupkan. Output relai adalah opsional, catu daya eksternal adalah ≤36VDC, dan arus kolektor maksimum adalah ≤250mA ketika dihidupkan.

4) Output alarm:

Dua kolektor transistor output alarm sirkuit terbuka dengan isolasi fotoelektrik. Catu Daya Eksternal ≤36VDC, arus kolektor maksimum saat menyala 50mA. Output relai opsional, catu daya eksternal ≤36VDC, arus kolektor maksimum saat aktif ≤250mA.

5) Antarmuka komunikasi digital: RS232 opsional, RS485, Modbus, Hart. Profibus-dp.

■ Isolasi Listrik:

• Tegangan isolasi antara input analog dan output analog tidak kurang dari 500V;

• Tegangan isolasi antara input analog dan catu daya alarm tidak kurang dari 500V;

• Tegangan isolasi antara input analog dan catu daya AC tidak kurang dari 500V;

• Tegangan isolasi antara output analog dan catu daya AC tidak kurang dari 500V;

• Tegangan isolasi antara output analog dan bumi tidak kurang dari 500V;

• Tegangan isolasi antara output pulsa dan catu daya AC tidak kurang dari 500V;

• Tegangan isolasi antara output pulsa dan bumi tidak kurang dari 500V;

• Tegangan isolasi antara output alarm dan catu daya AC tidak kurang dari 500V;

• Tegangan isolasi antara output alarm dan Bumi tidak kurang dari 500V.

Referensi Kondisi Kerja dan Kurva Kesalahan

Menurut kondisi kerja referensi yang ditentukan dalam JB/T 9248-1999:

■ Suhu sekitar: 20 ° C (68 ° F) ± 2*C (± 35,6 ° F)

■ Kelembaban relatif: 60%~ 70%

■ Catu Daya: 220VAC ± 1%, 50Hz ± 1%

■ Kondisi pemasangan: Panjang pipa lurus hulu> 10xdn; Panjang pipa lurus hilir> 5xdn. (Catatan 5: Berdasarkan pusat elektroda)

■ Waktu Pemanasan: 30 Menit

■ Pengaruh output analog: Kesalahan sinyal pulsa ditambah ± 0,1%

Kurva kesalahan: (lihat Gambar 4)

■ Kalibrasi standar (sinyal output pulsa):

± 0,5% dari nilai yang ditunjukkan (kecepatan aliran> 0,6m/s), atau ± 3mm/s (kecepatan aliran≤0,6m/s), mana yang lebih besar.

[± 0,5% dari nilai yang ditunjukkan (kecepatan aliran> 1,97ft/s), atau ± 0,01 ft/s (kecepatan aliran≤1,97ft/s), mana yang lebih besar.]

■ Kalibrasi opsional (sinyal output pulsa):

± 0,2% dari nilai yang ditunjukkan (kecepatan aliran> 1,0m/s), atau ± 2mm/s (kecepatan aliran≤1,0m/s), mana yang lebih besar.

[± 0,2% dari nilai yang ditunjukkan (kecepatan aliran> 3,28ft/s), atau ± 0,006ft/s (kecepatan aliran≤3.28ft/s), mana yang lebih besar.]

Gambar 4 Kurva kesalahan pengukur aliran

Laju aliran --- Tabel Perbandingan Laju Aliran (lihat Tabel 1)

Catatan 6: Perhitungan aliran dalam unit metrik:

Q (m3/jam) = 0,00282744x d2 x v

Di mana: D --- diameter nominal, mm.

V --- Laju aliran, m/s.

Catatan 7: Perhitungan aliran di unit kekaisaran:

Q (US GAL/MIN) = 2.44799XD2X V.

Di mana: --- diameter nominal, inci.

V --- Laju aliran, ft/s.
