Bagaimana cara memilih katup periksa?

Katup periksa adalah katup sirkuit tertutup dan katup fungsional. Dimanapun ada kebutuhan untuk mencegah aliran balik media, katup periksa harus dipasang. Oleh karena itu, katup periksa umumnya dipasang di saluran keluar pompa. Saat memilih katup periksa, persyaratan berikut harus dipenuhi

Posisi pemasangan katup periksa

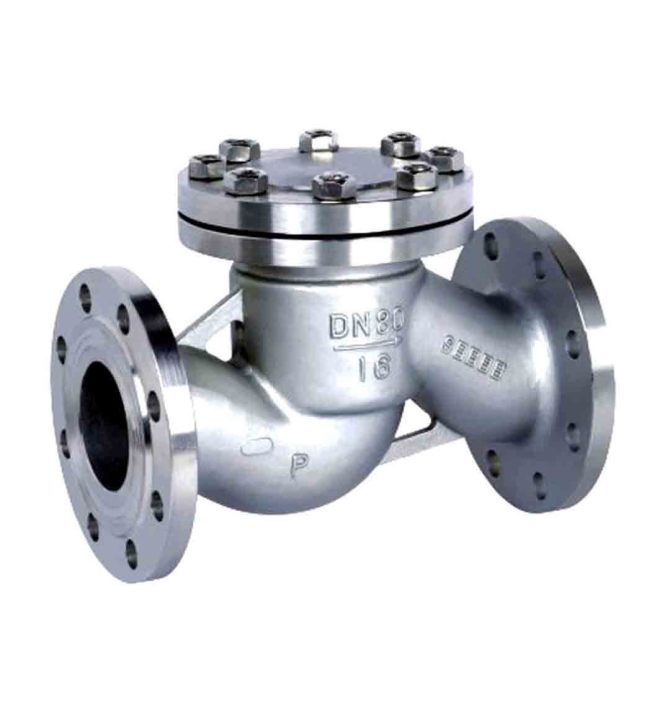

Misalnya, katup periksa pengangkat gravitasi hanya dapat dipasang pada pipa horizontal. Katup bawah hanya dapat dipasang pada pipa vertikal pipa hisap pompa air. Posisi pemasangan katup periksa ayun tidak dibatasi. Mereka dapat dipasang pada pipa horizontal atau pipa vertikal.

(2) Media dialirkan melalui pipa

Jenis katup periksa harus ditentukan berdasarkan media yang dialirkan dalam pipa.

(3) Kecepatan arus balik medium relatif besar

Jika kecepatan aliran balik media dalam pipa relatif tinggi, katup periksa dengan alat penutup lambat harus dipilih.

(4) Batasan katup periksa

Ruang lingkup penerapan katup periksa dibatasi oleh bentuk struktural dan bahan pembuatannya.

1) Katup periksa kupu-kupu cocok untuk pipa berdiameter besar bertekanan rendah, dan lokasi pemasangannya dibatasi karena tekanan nominal katup periksa kupu-kupu tidak dapat dibuat terlalu tinggi. Posisi pemasangan katup periksa kupu-kupu tidak dibatasi. Mereka biasanya dipasang pada pipa horizontal, tetapi juga dapat dipasang pada pipa vertikal atau miring.

2) Katup periksa diafragma cocok untuk saluran pipa yang rentan terhadap palu air, dan diafragma dapat secara efektif menghilangkan palu air. Namun, karena keterbatasan bahan diafragma pada suhu kerja dan tekanan pengoperasian katup periksa diafragma, katup periksa diafragma umumnya digunakan pada pipa bertekanan rendah dan bersuhu normal dengan suhu kerja berkisar antara -20 hingga 120℃ dan tekanan kerja p≤1.6MPa, dan sangat cocok untuk pipa pasokan air.

3) Katup periksa berbentuk bola memiliki kinerja penyegelan yang sangat baik dan pengoperasian yang andal karena bagian penyegelannya adalah bola berlapis karet. Selain itu, karena bagian penyegelan dapat berupa bola tunggal atau beberapa bola, maka dapat dibuat dengan diameter besar. Namun segelnya berupa bola berongga yang dilapisi karet, sehingga tidak cocok untuk pipa bertekanan tinggi dan hanya berlaku untuk pipa bertekanan sedang dan rendah.
