Apa jenis saringan Y?

ItuSaringan tipe-yBerdiri sebagai perangkat filtrasi mekanik yang paling banyak digunakan dalam sistem perpipaan industri, namanya berasal dari konfigurasi khas Y-nya yang berbentuk y. Fungsi intinya adalah untuk mencegat pengotor partikulat padat dalam cairan (seperti karat, slag las, skala pipa, atau residu proses) melalui layar saringan internal, sehingga melindungi peralatan hilir (pompa, katup, meter aliran, penukar panas, dll.) Dari keausan atau penyumbatan. Prinsip operasi melibatkan: cairan yang memasuki perumahan saringan melalui inlet, mengalir melalui layar silindris miring di mana kontaminan terperangkap di permukaan bagian dalam, sementara cairan bersih melewati bukaan mesh ke outlet. Akumulasi puing -puing dapat dilepas dengan secara manual atau otomatis membuka katup pembuangan di bagian bawah.

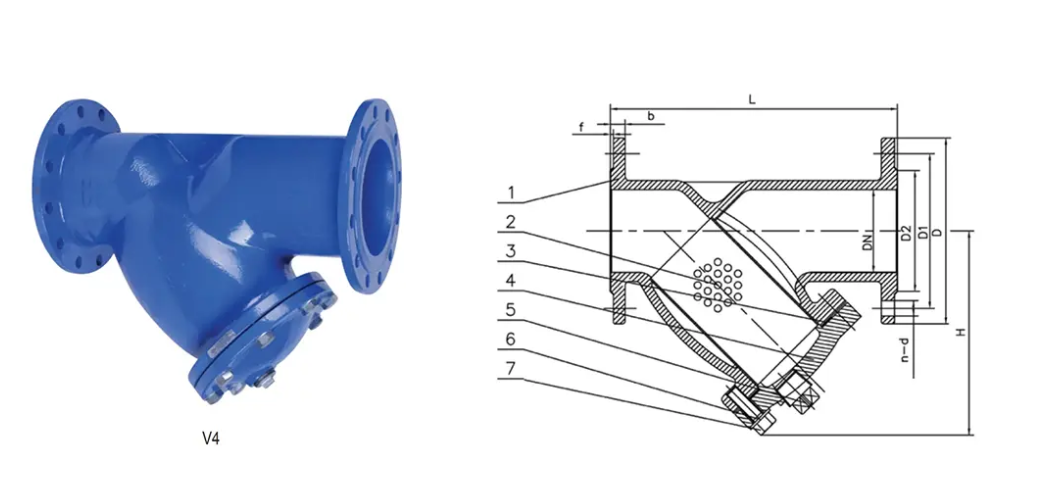

Komponen struktural utama dari saringan tipe-Y meliputi: rumah berbentuk Y biasanya dibuat dari baja karbon cor, baja tahan karat, atau besi ulet; tutup ujung yang dapat dilepas (diamankan dengan baut atau segel berulir) di bagian atas; Keranjang saringan silindro-konikal yang dipasang secara internal (biasanya 304/316 stainless steel dengan ukuran mesh mulai dari 0,5mm hingga 3mm); dan port pembuangan (bergelang atau berulir) di pangkalan. Keuntungan strukturalnya terletak pada resistansi aliran rendah (desain lurus-melalui dengan penurunan tekanan di bawah 0,1 bar), jejak kaki kompak (lebih kecil dari saringan keranjang), dan pemeliharaan tanpa pembongkaran pipa (layar dapat diakses dengan melepas tutup ujung).

Untuk memenuhi tuntutan operasional yang beragam, varian fungsional kritis telah dikembangkan. Model yang diperkuat tekanan tinggi menampilkan rumah yang menebal dan flensa palsu, menahan tekanan hingga PN100 (10 MPa) untuk aplikasi seperti saluran uap utama pembangkit listrik. Jenis yang resistan terhadap kavitasi menggabungkan baling-baling penimbunan aliran dalam struktur layar untuk mencegah erosi yang diinduksi gelembung di bawah tekanan diferensial tinggi. Versi pembersihan sendiri mengintegrasikan mekanisme backflush dan sensor tekanan diferensial untuk pelepasan puing-puing otomatis. Unit khusus suhu tinggi menggunakan gasket spiral-lound grafit dan layar baja paduan untuk layanan hingga 450 ° C. Untuk lingkungan korosif (mis. Tanaman kimia), konstruksi baja tahan karat 316L penuh menolak serangan media asam/alkali.

Seleksi rekayasa membutuhkan evaluasi lima parameter kritis: pertama, kehalusan filtrasi (berdasarkan kebutuhan peralatan yang dilindungi - mis., 80 mesh/180 μm hulu pompa sentrifugal, 200 mesh/75 μm sebelum katup kontrol). Kedua, laju aliran dan diameter pipa (kisaran ukuran penuh DN15-DN1200; kecepatan harus dipertahankan pada 1-3 m/s untuk mencegah penetrasi partikel). Ketiga, tekanan dan suhu operasi (bahan perumahan harus sesuai dengan kondisi-e.g., Besi ulet PN16 untuk sistem air sekitar, baja karbon PN40 untuk uap tekanan sedang). Keempat, tipe koneksi (standar flensa harus sejajar dengan perpipaan: ANSI/EN/DIN). Akhirnya, metode pembuangan (saluran pembuangan manual ekonomis tetapi memerlukan pemantauan; sistem otomatis sesuai dengan stasiun tak berawak).

Instalasi dan Pemeliharaan Praktik Terbaik Mandat: Pemasangan horizontal (Port tiriskan ke bawah secara vertikal) untuk memungkinkan pengendapan puing -puing dengan gravitasi; penyelarasan yang ketat dari panah arah aliran dengan gerakan cairan; Saringan asupan pompa diposisikan ≥10 Diameter pipa hulu untuk menghindari gangguan turbulen; dan pembilasan garis pra-komisi untuk mencegah dampak layar dengan mengelas slag. Frekuensi pemeliharaan tergantung pada beban kontaminan, biasanya membutuhkan pembersihan layar ketika diferensial tekanan mencapai 0,5 bar (sistem uap mungkin perlu pengeringan harian). Sebagai garis pertahanan pertama dalam sistem kimia, daya, laut, dan HVAC, strainer Y mengurangi tingkat kegagalan peralatan lebih dari 40%, terbukti penting untuk keandalan sistem.
