Apa itu semua tee flanged?

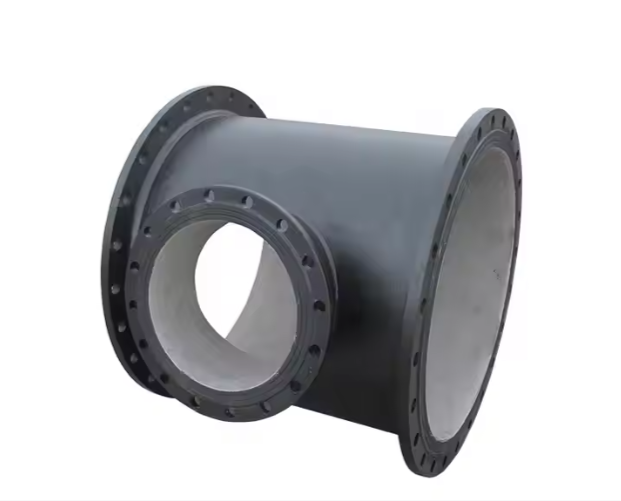

      SebuahSemua tee flensaadalah koneksi cabang pipa yang dirancang khusus yang ditandai dengan fitur yang menentukan: ketiga port - baik ujung dari jalur pipa utama dan outlet cabang tegak lurus - dilengkapi dengan flensa. Konfigurasi ini secara jelas membedakannya dari alat kelengkapan tee lain yang dapat menampilkan berulir, soket las, atau ujung biasa.

      Tubuh inti tee ini biasanya merupakan standar yang sama atau mengurangi tee yang sesuai dengan spesifikasi seperti ASME B16.9. Selama manufaktur, flensa-secara umum merupakan leher las, slip-on, atau soket las-dilas atau melekat pada masing-masing dari tiga ujung terbuka. Flensa outlet cabang berorientasi tegak lurus terhadap arah aliran dalam pipa utama. Tujuan utama dari desain yang sepenuhnya bergelang ini adalah untuk memfasilitasi integrasi yang mulus ke dalam sistem perpipaan berbasis flensa, memungkinkan perakitan/pembongkaran yang cepat dan andal melalui baut dan gasket. Ini terbukti penting untuk aplikasi yang membutuhkan pemeliharaan peralatan yang sering, inspeksi sistem (memberikan titik akses), isolasi proses, atau modifikasi pipa di masa depan dan ekspansi cabang.

       Karena konstruksi bergelang yang kuat, semua tee flensa sangat cocok untuk menuntut kondisi layanan suhu tinggi bertekanan tinggi dan seringkali merupakan solusi yang lebih disukai untuk sistem transportasi cairan berdiameter besar. Karakteristik utama meliputi: Ketiga koneksi bergantung pada perbuncuran ke flensa perkawinan. Gasket yang sesuai harus ditempatkan di antara masing -masing flensa wajah untuk memastikan integritas penyegelan. Peringkat tekanan fitting ditentukan bersama oleh kelas flensa (mis., Stead 300#, 600, FLF30. dan dupleks stainless steel), sedangkan badan tee itu sendiri harus mematuhi standar tekanan yang berlaku. Dimensi secara ketat mematuhi standar flensa yang relevan (mis., Asme B16.5 atau B16.47) dan TEE BODY STANDARIONAL, E.g. Aplikasi tipikal rentang minyak dan gas (eksplorasi/produksi hulu, transportasi midstream, pemurnian hilir), pemrosesan petrokimia dan kimia, pembangkit listrik tenaga air dan nuklir, air skala besar dan fasilitas pengolahan air limbah, pembuatan kapal, platform lepas pantai, dan proyek perpipaan industri berat lainnya.

      Terlepas dari keunggulan yang signifikan - pemasangan/pemindahan, kekuatan dan keandalan koneksi yang tinggi, kesesuaian untuk diameter besar dan kondisi keras, isolasi sistem yang disederhanakan, dan standardisasi - semua tee flensa juga menghadirkan kelemahan yang melekat. Ini terutama termasuk biaya relatif yang lebih tinggi karena bahan dan pengelasan untuk tiga flensa; Bobot yang jauh lebih besar dibandingkan dengan tee yang tidak bergantung atau sebagian bergelang; peningkatan persyaratan ruang untuk wajah flensa dan operasi pengencangan baut; dan risiko teoritis kebocoran pada setiap sambungan flensa, di mana kinerja penyegelan sangat tergantung pada pemilihan/pemasangan gasket yang tepat dan kontrol preload baut yang tepat.

      Sebagai alternatif untuk semua tee flensa, desainer dapat memilih jenis pemasangan lain berdasarkan kelas tekanan, ukuran pipa, anggaran, dan persyaratan koneksi keabadian. Pengganti meliputi: Tees berulir (semua pelabuhan berulir, mis., NPT/BSPT) untuk garis-garis bore kecil bertekanan rendah. Tee las kuncir (semua pelabuhan soket las) untuk pipa berdiameter tinggi dengan lasan yang paling banyak dikeluarkan (semua ujung yang tidak ada di ujung-kabel yang paling tidak. (E.g., ujung lari bergelang dengan cabang las ulir/soket).

      Singkatnya, semua tee flensa-ditentukan oleh flensa pada ketiga pelabuhan-disajikan sebagai komponen penting dalam sistem perpipaan bergelang, memungkinkan percabangan yang andal, pemeliharaan yang disederhanakan, dan ketahanan dalam aplikasi tinggi, suhu tinggi, aplikasi berdiameter besar di seluruh industri berat.
