Apa prinsip katup kontrol?

   Fungsi inti dari akatup kontroladalah untuk secara tepat mengatur parameter proses seperti laju aliran fluida, tekanan, level, atau suhu dalam pipa. Ini mencapai hal ini dengan mengubah ukuran area penampang aliran aliran internal. Bayangkan keran air pada pipa: Membukanya lebih luas meningkatkan aliran air, sambil menutupnya mengurangi aliran. Katup kontrol beroperasi dengan cara yang sama, tetapi kontrolnya jauh lebih tepat dan biasanya dioperasikan dari jarak jauh oleh sistem otomatis.

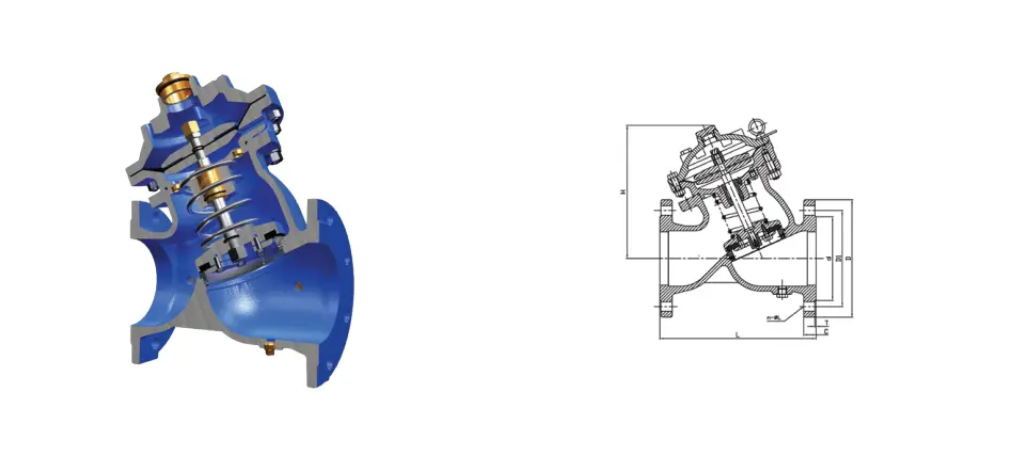

   Akatup kontrolterutama terdiri dari dua komponen utama:katup kontrolperakitan tubuh dan aktuator. Unit bodi katup mencakup tubuh itu sendiri, trim (elemen pelambatan seperti steker, cakram, atau bola), dan kursi. Trim adalah bagian bergerak yang secara langsung mengubah area aliran. Aktuator adalah perangkat penyedia daya; Ia menerima perintah sinyal (biasanya listrik atau pneumatik) dari sistem kontrol dan mengubah sinyal itu menjadi gaya mekanik (gerakan linier atau putar) untuk memindahkan trim. Jenis aktuator yang umum termasuk diafragma pneumatik, piston pneumatik, motor listrik, atau elektro-hidrolik.

   Prinsip inti operasinya didasarkan pada keseimbangan kekuatan dan penyesuaian posisi. Sistem kontrol (seperti DCS atau PLC) menghitung tindakan kontrol yang diperlukan menggunakan algoritma kontrol spesifik (seperti PID) berdasarkan deviasi antara parameter proses yang diukur aktual (mis., Aliran, tekanan) dan nilai yang diinginkan (setpoint). Kemudian mengeluarkan sinyal standar (mis., Sinyal arus 4-20mA atau sinyal pneumatik 0,2-1,0 bar) ke aktuator katup kontrol. Setelah menerima sinyal ini, aktuator menghasilkan dorongan atau torsi yang sesuai.

   Gaya yang dihasilkan oleh aktuator menggerakkan batang katup, yang menggerakkan trim di dalam tubuh katup (secara linier atau rotasi), sehingga mengubah bukaan (area aliran) antara trim dan kursi. Misalnya, ketika sinyal kontrol menuntut peningkatan aliran, aktuator mendorong trim menjauh dari kursi, meningkatkan lubang katup dan memungkinkan lebih banyak cairan untuk dilewati. Sebaliknya, ketika sinyal menuntut penurunan aliran, aktuator menarik trim ke kursi, mengurangi pembukaan dan membatasi aliran fluida.

   Melalui penyesuaian pembukaan yang berkelanjutan atau bijaksana ini, katup kontrol secara dinamis mengubah resistansi fluida atau kapasitas aliran melalui katup. Perubahan area aliran secara langsung berdampak pada laju aliran fluida, yang pada gilirannya mempengaruhi parameter proses terkontrol (mis., Peningkatan aliran biasanya meningkatkan tekanan hilir atau tingkat pembuluh). Keadaan posisi katup baru mempengaruhi proses; Sensor mengukur parameter aktual lagi dan memberi makan kembali ke pengontrol. Pengontrol menghitung sinyal output baru berdasarkan ini, membentuk sistem kontrol loop tertutup. Sistem ini terus mempertahankan parameter proses tepat di dekat setpoint yang diperlukan. Oleh karena itu, katup kontrol adalah elemen kontrol akhir yang sangat diperlukan untuk mencapai otomatisasi dalam proses industri.
