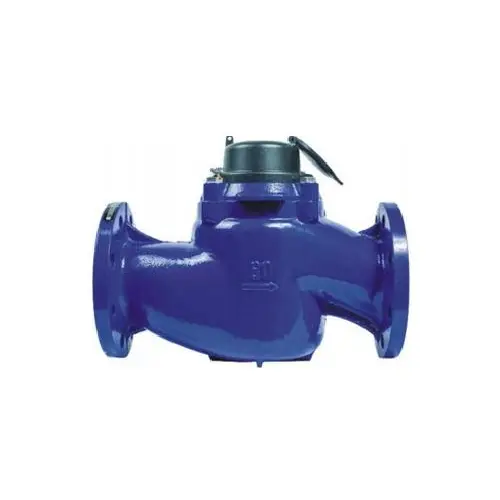

Meteran Air Woltman WS-40-200
Penggunaan: meteran air woltman vertikal adalah sejenis meteran air woltman (sayap sekrup). Meteran air sayap sekrup, juga dikenal sebagai meteran air Woltmann, adalah sejenis meteran air kecepatan, yang cocok untuk digunakan pada pipa berdiameter besar. Hal ini ditandai dengan kapasitas aliran besar dan kehilangan tekanan kecil.
Ketentuan yang berlaku:
Bahan: cangkang besi cor
▶ Air dingin: 0,1~30℃
▶Air panas:0,1~90℃
▶Tekanan kerja: 1.0MPa
Metode instalasi:
1. Instalasi horizontal.
2. Filter air tambahan tidak diperlukan.
3. Saluran masuk/keluar air meteran air tidak memerlukan persyaratan bagian pipa lurus.
Karakteristik:
1.Tidak ada mekanisme transmisi roda gigi cacing, impeler langsung menggerakkan penghitung, efisiensi transmisi tinggi, dan aliran awal rendah.
2. Beragam, cocok untuk acara dengan perubahan aliran besar.
3. Deteksi aliran penuh, akurasi pengukuran tinggi.
4. Struktur transmisi magnetik kering memastikan penghitung bersih dan jernih.
5. Roda digital enam digit yang diperbesar menampilkan pembacaan, dan pembacaan lebih jelas.
6. Struktur pergerakan pengukuran yang dapat dilepas nyaman untuk pemeliharaan.
7. Struktur penyesuaian internal untuk mencegah penyesuaian meteran pribadi.
8. Layar filter baja tahan karat bawaan secara efektif melindungi mekanisme pengukuran.
9. Sistem bantalan tahan aus yang tinggi (bantalan permata untuk instrumen penerbangan + poros karbida semen tahan aus yang tinggi) memastikan stabilitas dan keandalan produk dalam jangka panjang dan secara signifikan meningkatkan aliran maksimum produk.
10. Pengencang baja tahan karat dan bubuk resin epoksi diaplikasikan di dalam dan di luar cangkang untuk memaksimalkan pencegahan karat dan memperpanjang masa pakai produk; Penutup pelindung anti-pencongkel opsional (mencegah pengguna membongkar mesin jam tanpa izin, merusak atau mengubah mekanisme pengukuran, dan memainkan peran anti-pencurian air semaksimal mungkin).
Parameter teknis:
| DN (mm) | Rentang aliran | Aliran maksimum Q4 | Aliran umum Q3 | Aliran batas Q2 | Aliran minimum Q1 | Minimum membaca | Maksimum membaca |
| Q3/Q1 | m³/jam | m³ | |||||
| 40 | 50/200 | 50 | 40 | 1.28/1.25 | 0,8/0,2 | 0.0001 | 999, 999 |
| 50 | 50/200 | 50 | 40 | 1.28/1.25 | 0,8/0,2 | 0.0001 | 999, 999 |
| 80 | 50/200 | 80 | 63 | 2.0/2.0 | 1,26/0,32 | 0.0001 | 999, 999 |
| 100 | 50/200 | 125 | 100 | 3.2/3.12 | 2.0/0.5 | 0.0001 | 999, 999 |
| 150 | 50/200 | 312 | 250 | 8.0/7.88 | 5.0/1.25 | 0.0001 | 999, 999 |
| 200 | 50/200 | 500 | 400 | 12.8/12.5 | 8.0/2.0 | 0.0001 | 999, 999 |

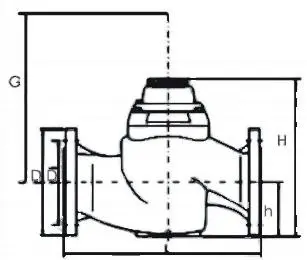

Dimensi keseluruhan dan berat:
| hari (mm) | Panjang | Tinggi | Flensa sambungan | Berat referensi | |||
| L (mm) | H (mm) | H (mm) | Flens luar diameter | Diameter tengah lubang baut D1(mm) | Jumlah baut penghubung | kg | |
| 40 | 280 | 228 | 85 | 150 | 110 | 4*M16 | 11.6 |
| 50 | 280 | 228 | 85 | 165 | 125 | 4*M16 | 12 |
| 80 | 370 | 282 | 103 | 200 | 160 | 8*M16 | 21.3 |
| 100 | 370 | 303 | 114 | 220 | 180 | 8*M16 | 25 |
| 150 | 500 | 430 | 155 | 285 | 240 | 8*M20 | 68.2 |
| 200 | 500 | 505 | 190 | 340 | 295 | 12*M20 | 99.8 |
A. Kesalahan maksimum yang diperbolehkan pada area rendah (Q1≤Q B.Ketika suhu air≤30℃, kesalahan maksimum yang diijinkan di area tinggi (Q2≤Q≤Q4)adalah±2% Ketika suhu air>30℃, kesalahan maksimum yang diperbolehkan di area tinggi (Q2≤Q≤Q4) adalah±3%
